現代の機械加工を体感できる教材

現 代の機械加工は、コンピューターを使って設計し、そのデータを元にNC（数値制御）工作機械で加工することが行われています。そうすることで高精度の安定 した品質の製品を作り出すことが可能になりました。このようなコンピューターを利用しをCAD（コンピューター支援設計）、製造をＣＡＭ（コンピューター 支援製造）と呼んでいます。

このCAD/CAM を体験学習してもらう教材がCAD ソフト立体グリグリ（フリーソフト）と簡易NC 加工機グリロボAS-1 です。

自分の頭の中で考えたものが形になるまでにどのようなことが行われるのか学習をすることで、ものづくりの興味が芽生え、より高いレベルの技術に関心を持つきっかけになればと考えます。

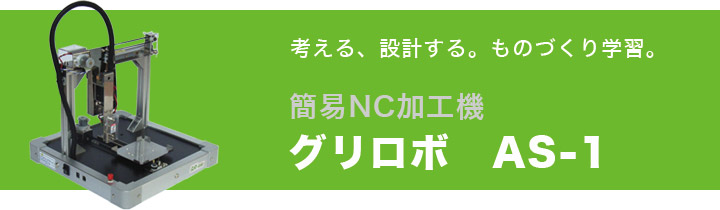

グリロボの特長

グリロボは一般の小型ＮＣ工作機械を授業に使うよりも、扱いやすいように考えられています。

材料は発泡スチロール板

短時間で加工できるので、多くの生徒に実際に体験してもらうことができます。騒音、ゴミの発生が少なく、材料代も安価です。

小型軽量・簡単な準備で運転が可能

準備と後片付けに多くの時間を要しません。ＡＣアダプタ、パソコンを接続してソフトを起動させるだけで運転が可能です。小型軽量で卓上で使用できます。収納ケースも付属するので、場所を移して使用することも可能です。

パソコンとUSB で接続

インターフェースボード等が不要です。そのためパソコンはデスクトップ、ノートを問わずに使えます。

データは「立体グリグリ」で作成

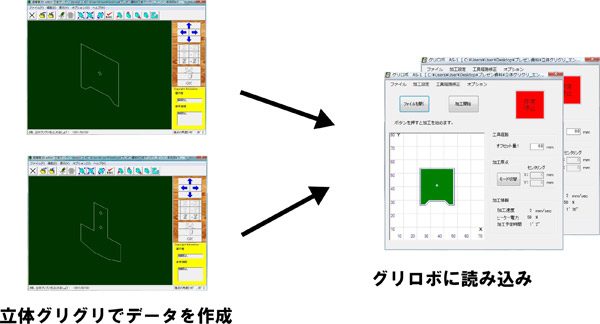

「立体グリグリ」は 、一般のCADソフトよりも短時間で操作を覚えられるように作られています。 立体グリグリとグリロボは独立したソフトなので、複数のパソコンを用意すればデータ作成とＮＣ加工を同時に行うこともできます。

CADデータからダイレクトにグリロボで加工が可能。 簡単な設定。

CADデータから加工データへの変換作業は必要ありません。グリロボも難しい設定なしに使えます。

消耗品が少ない

消耗する部分はヒーターのみです。ひとつのヒーターで数百枚の加工が可能です。（一般的な使用方法の場合）

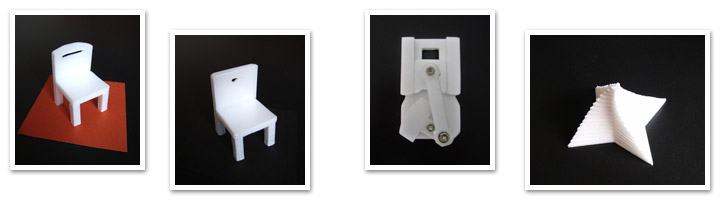

グリロボ作例

仕様

価格： 税込113,400 円

適応材料	スチロール板厚み5mm
加工方式	電熱線による切断
加工範囲	X 軸：70mm Y 軸：80mm
駆動方式	X,Y 軸：ステッピングモーターZ 軸：ソレノイドストローク8mm
ガイド	X,Y 軸：ローラーガイドZ 軸：摺動ガイド
分解能	X,Y 軸： 0.1mm
制御	PC 側：付属WINDOWS ソフト装置側：マイクロコントローラー
電源	DC12V 2A およびDC5V 500mA

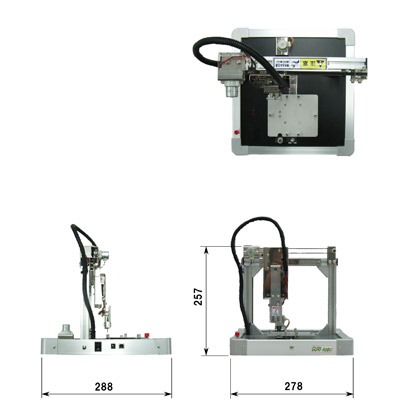

外形寸法	幅280mm × 長さ290mm × 高さ260mm （突起物を除く）
重量	２Kｇ（本体のみ）
付属品	AC アダプタ、USB ケーブル、予備ヒーター、テスト用スチロール板、取扱説明書、ソフトウェア、ケース

別途、操作用のパソコンが必要になります。（OS：WINDOWS XP 以降、USB ポートが1 個以上）
