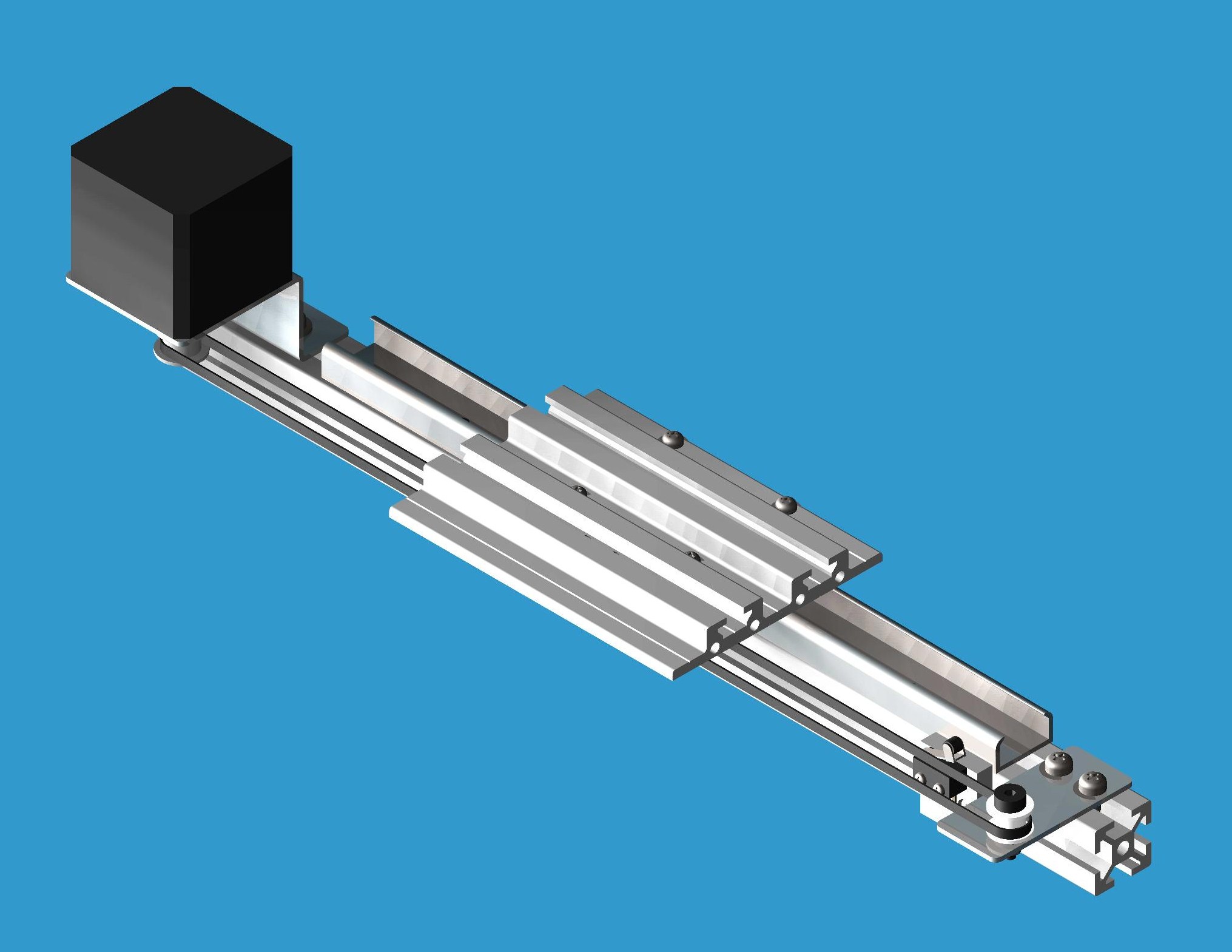

1軸ユニット

ステッピングモーターを使った制御学習を始めたいときに、メカの部分をどうしようか悩まれた事はありませんか？

　　・・・制御基板とソフトは市販のものがあるが、メカ部分を作らないと肝心の制御学習が始められない。

　　　・・・自分で作れそうだけれど、道具が無い。大きな音や埃を出すと家族や近所に迷惑だ。　

そういう方のためのユニットです。キットとしてのご提供なので、組立てはご自身で行っていただきます。

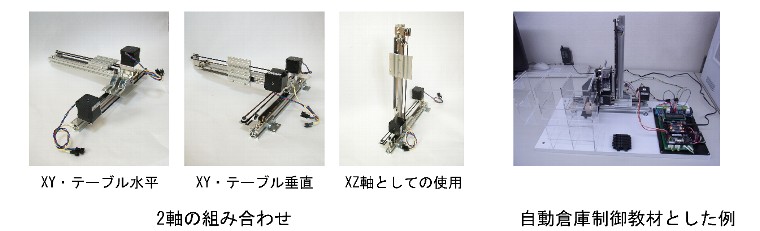

ユニットを追加することで、多軸ユニットとしての使用も可能です。自作３Dプリンタなどのパーツとしても使用できます。

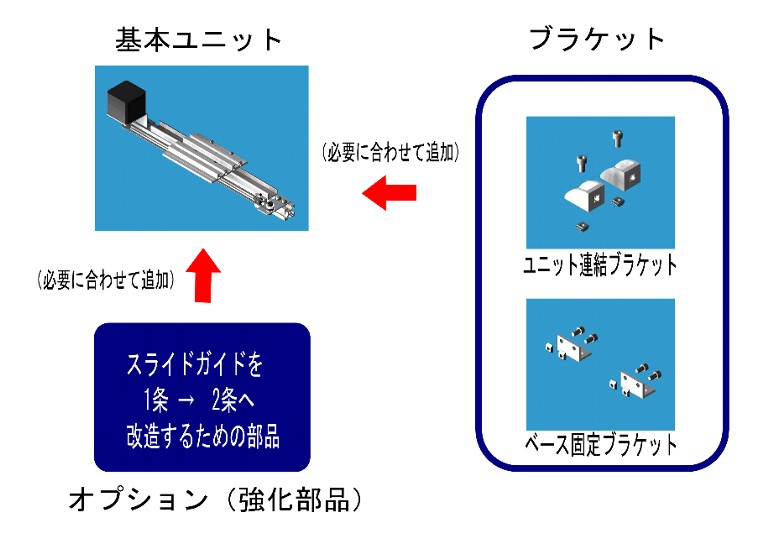

オプションのブラケットで連結することで、自由な構成が可能です。
（注　オーバーハング荷重が掛かるような用途ではガイドの寿命が短くなるため、オプションの2条ガイドや、そのほかの外部サポートの使用を推奨します。）

軸数	1軸
駆動機構	タイミングベルト　（ベルト幅　4.8mm）
スライドガイド	ローラータイプ　・　ストローク160mm　（有効　150mm)　　・　1条
モーター1回転あたりの送り量	32.515mm　（MXLタイプ　１６Tプーリー使用）
ガイド許容荷重	～200N（20.4ｋｇｆ）　　条件により異なるため、説明書，技術資料をご参照ください
ステッピングモーター	2相バイポーラ　42mm角　　< 定格電流　1.68A/相　最大静止トルク　3.3kgf/cm >
テーブル寸法	74mm(幅)　×　70mm （長さ）
外形寸法	325mm(長さ)　× 　74mm（巾）　×　85mm（高さ）
付属品	マイクロスイッチ（原点用）　1個　ドライバ、コントローラーは別途用意が必要

ドライバ、コントローラー、電源などの制御機器は、お客様自身で、ご準備をお願いいたします。
制御機器の選定も含め、仕様など技術的なご質問はメールにてお問い合わせください。
