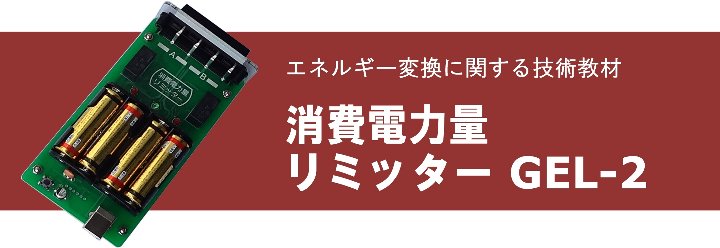

消費電力量リミッター

使用例

  • 2台のロボットのパワーや効率を比較する。
  • リミッターを利用して、効率の良さを競うロボット競技の開催。
  • 同一のモーターでも減速比や負荷の大小、組立精度などの影響で効率が変わることを学習する。

特長

概要

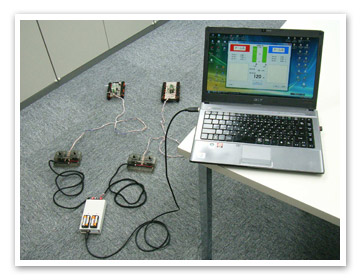

リミッター接続"

消費電力量リミッターは同時に2系統の機器の電圧、電流を測定し、各々の電力、消費電力量を表示します。消費電力量と動作時間には制限を設けること ができ、それを越えたときは自動的に回路をオフします。

消費電力量リミッターを使うと、時間当たりの消費量や同じ仕事をしたときの消費量を比較することで、容易に効率の違いを体感することができます。ま た、測定結果をログファイルとして記録することも可能です。

スタート時のカウントダウンや、電力不足時の警報、終了時のサウンド機能も備えているのでグループ間で省エネルギー競技として学習を進めることも可 能です。 リミッター接続"

仕様

価格: 税抜25,000 円
(消費税が別途必要になります)

負荷用電源 単3 電池2 本 x 2 チャンネル
電流測定範囲 0.025A~2.5A
PC との通信 USB 通信
リミッター機能 消費電力量によるリミッター
運転時間によるリミッター

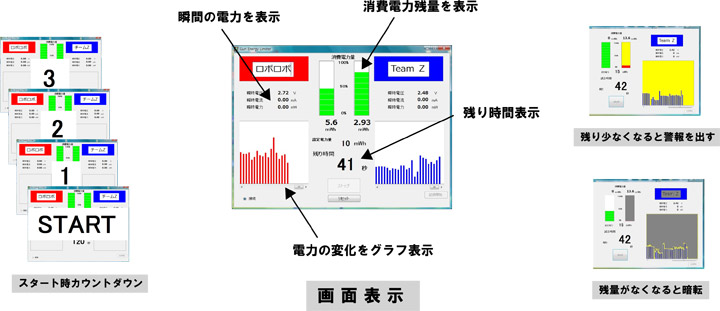

PC 画面表示 各チャンネルの瞬時電圧、電流、電力、消費電力量を表示
電力の変化をグラフ表示
消費電力量をバー表示
時間表示
リミッター本体のランプ 各チャンネルの通電表示ランプ
動作表示ランプ
サウンド 開始、終了時、残量警告時のサウンド
記録 CSV 形式で記録が可能
制御 PC 側:付属WINDOWS ソフト装置側:マイクロコントローラー
リミッター電源 DC5V 100mA USB 端子より供給
外形寸法 幅70mm × 長さ155mm × 高さ43mm (突起物を除く)
重量 0.3Kg
付属品 USB ケーブル、説明書、CD-ROM

別途、操作用のパソコンが必要になります。(OS:WINDOWS XP 以降、USB ポートが1 個以上)

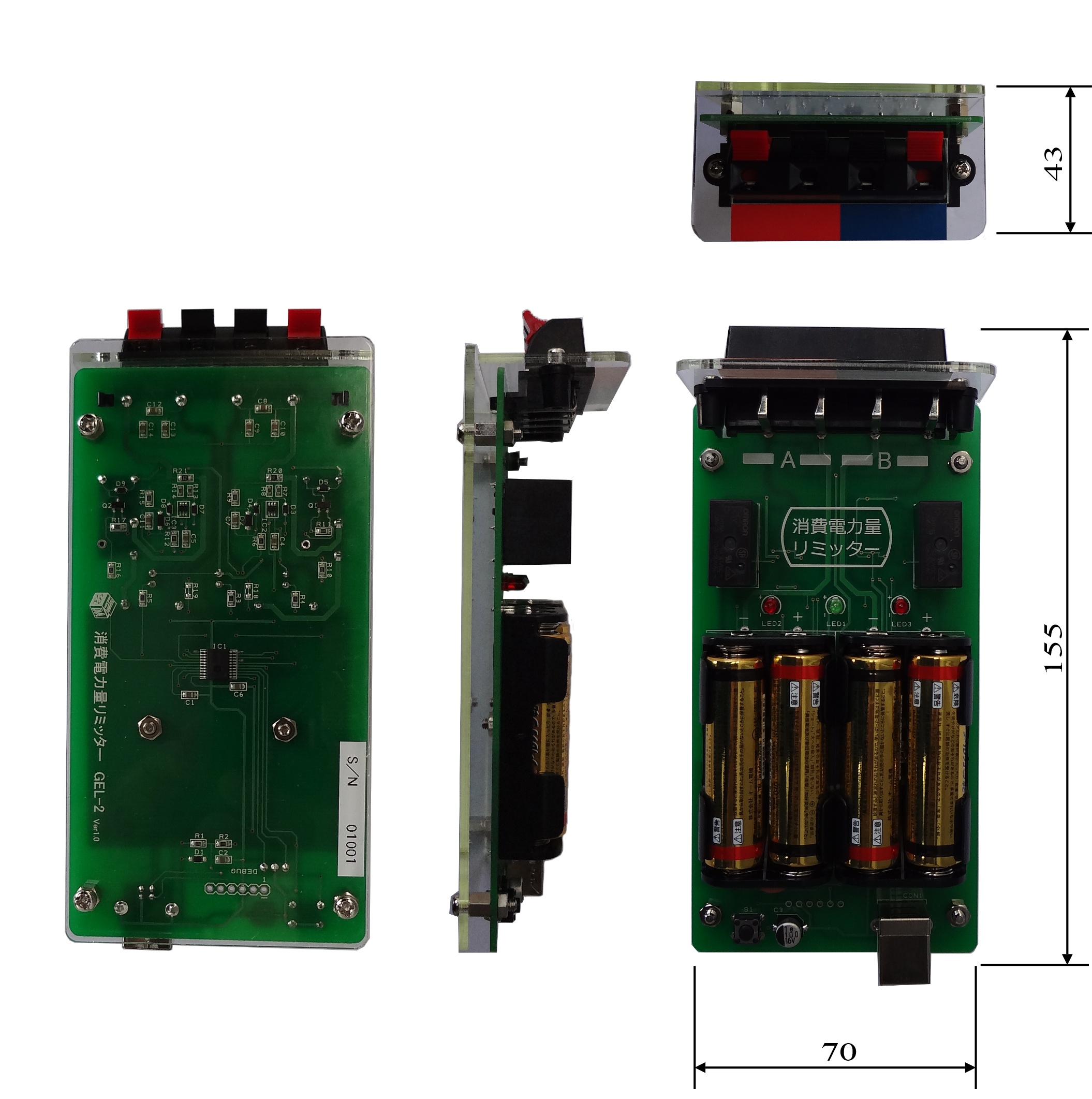

リミッター寸法

ダウンロード

消費電力量リミッター GEL-2パンフレット
limiterGEL-2_pamphlet_150416.pdf

消費電力量リミッター GEL-2取扱説明書
limiterGEL-2_manual_141104.pdf

消費電力量リミッター アプリケーション1
<モーターの出力と消費電力量の測定>
limitter_aprication_1_150527.pdf
