picboard  < ピックボード> について

中学校技術科の授業中につくった作品を生徒があまり持って帰りたがらない、という話しを聞いたことがあります。
プログラミングに興味を持った生徒が、学校だけでなく自宅ででもできる方法はないだろうか？
電子工作やプログラミングのワークショップを開きたいのだが何か良いものはないだろうか？

そういった要望に答えられないかと思い、開発した教材です。・・楽しむところから始める。・・学校で習ったことが自宅でもできる。そうやって技術へ関心を もってもらえたらと思います。

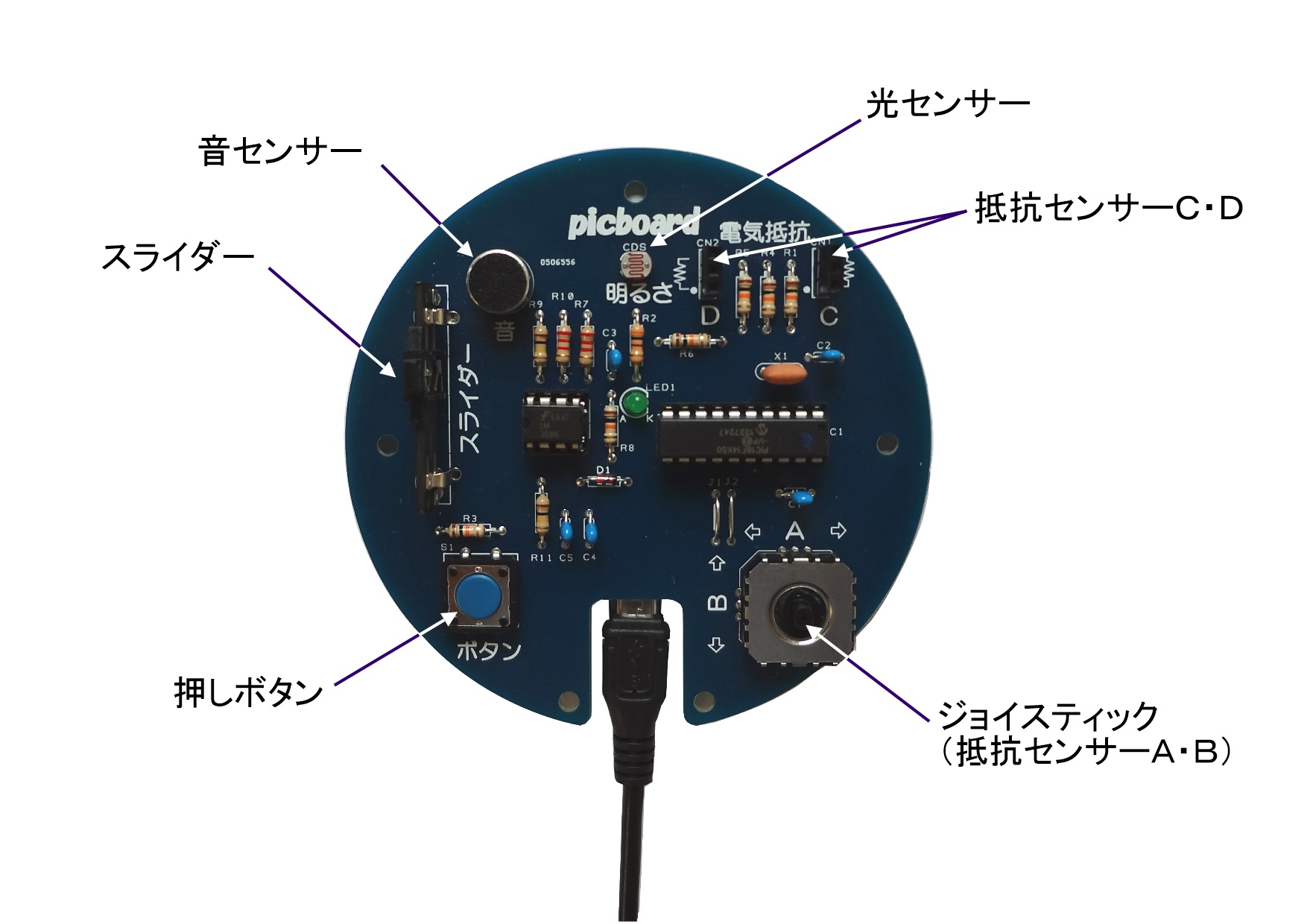

picboardは光・音・抵抗値のセンサーと、押しボタン・スライダー・ジョイスティックを備えた入力ボードです。パソコンとＵＳＢケーブルで接続し ます。
scratchやHSP、 ＢＡＳＩＣやＣなどのプログラム言語で使用できま すので、 自分でつくったアプリを動かしたり、光や音を検知してパソコンと連携させるフィジカルコンピューティングに利用できます。

はんだ付け実習とプログラミング学習　

picboardは組立キットです。
中学校技術科で行う、はんだ付け実習とプログラミング学習に利用できます。
picboardは部品を集積化することで部品点数を減らし、はんだ付け実習をしやすくしました。
キット完成後は、プログラミングやディジタル作品の制作に活用できます。

特長

円形のカラー基板とイラストで、親しみやすいデザインです。
プログラミング時に画面上のアイテムを縦横に移動しやすいよう、ジョイスティックを付けました。（抵抗センサＡ，Ｂに相当）
スマホのデータ転送、充電にも流用できる　ＵＳＢケーブル（Ａ－マイクロＢ）を使用しています。

内容

パーツ一式

ＵＳＢケーブル

ＣＤ－ＲＯＭ

組立、ソフトインストール説明書

現在はＷｉｎｄｏｗｓ、Ｌｉｎｕｘに対応しています。

パソコンとの初回接続時にドライバーのインストールが必要になります。（Ｗｉｎｄｏｗｓ）

付属CDにはドライバーと、動作テスト用のスクラッチ１．４インストーラーを入れております。

　

Ｌｉｎｕｘでお使いの方はこのページ下のＬｉｎｕｘ対応ツールを適用願います。

説明書

picboard_document_150513.pdf

ドライバー

picboard_driver_150513.zip

Linux対応ツール

picboardがLinuxパソコンでも使えるようになりました。

使用方法はダウンロードした中に含まれています

picboard_dev.zip

Scratch2.0　で使用する方法

picboardをscratch2.0で使用する方法です。

picboard_for Scratch2.0_160428.pdf

技術資料

通信プロトコルはこちらに公開されています。パソコン側のアプリケーションがシリアル通信を利用してこのプロトコルの内 容を送信するとpicboard側からセンサーの読み値が返信されます。

参考としてHSPとの接続プログラムを掲載しております。

picboardはMITのライセンスにもとづき、回路図とファームウェアのセンサー値変換部分を公開 しています。

picboardはMicroChip社のUSB内蔵PICマイコンを使用し、同社のMicrochip Libraries for Applications ,usb　Framework ,cdcを参考にMPLAB IDE、MPLAB　C18Cを使用して開発されています。picboardを参考にボードを製作される場合は、独自にUSBベンダーID、プロダクト IDを取得していただくようお願いいたします。

＜お断り＞

色やデザインについては変更される場合があります。あらかじめご了承くださいますようお願いいたします。
